Probador Hipot de resistencia al aislamiento y voltaje resistente CA/CC serie TH9120-JIANGSU BAISHENG INDUSTY CO., LTD.

Características principales y ventajas

Pruebas multimodo: admite CA, CC, resistencia de aislamiento y detección de circuitos abiertos/cortos, lo que lo hace adecuado para una amplia gama de necesidades de pruebas.

Amplio rango de voltaje: rango de prueba de voltaje resistente de CA: 0,05-10,0 kV, rango de prueba de voltaje resistente de CC: 0,05-12,0 kV, cumpliendo con los requisitos de prueba para varios dispositivos de alto voltaje.

Control preciso de voltaje y corriente: precisión de voltaje de hasta ±(1 % del valor de ajuste 0,1 % a escala completa), precisión de corriente de hasta ±(1 % de lectura 0,5 % a escala completa), lo que garantiza la precisión de los resultados de las pruebas.

Funciones de automatización y almacenamiento: admite el almacenamiento de hasta 100 archivos, cada uno con hasta 50 pasos, y puede conectarse a dispositivos externos a través de RS232, USB y otras interfaces para pruebas automatizadas.

Diseño de seguridad: Equipado con múltiples características de seguridad, incluida protección contra descargas eléctricas, protección de arranque y protección contra operación del panel, lo que garantiza una operación segura.

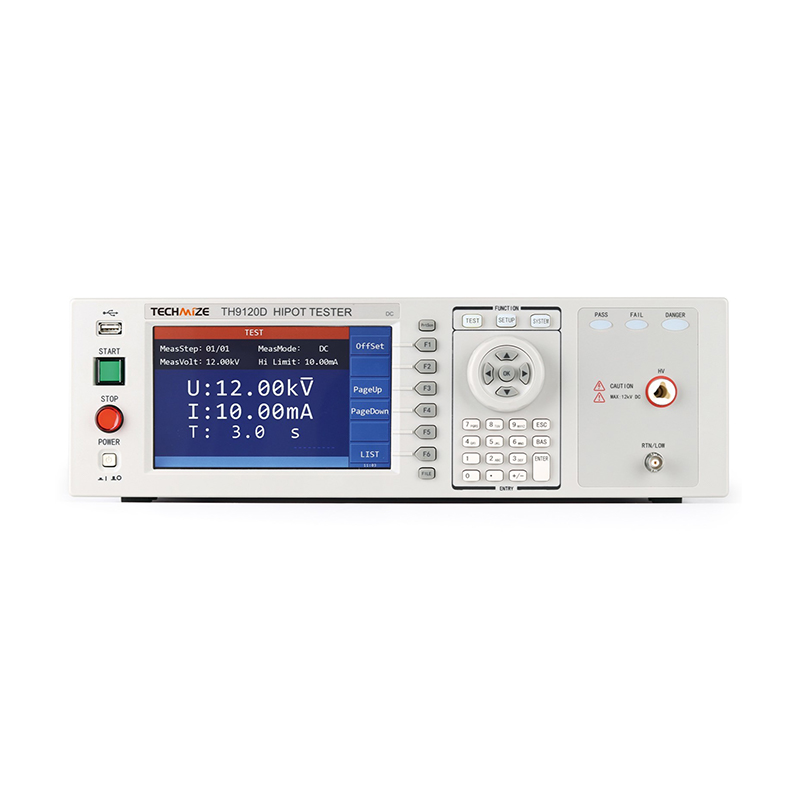

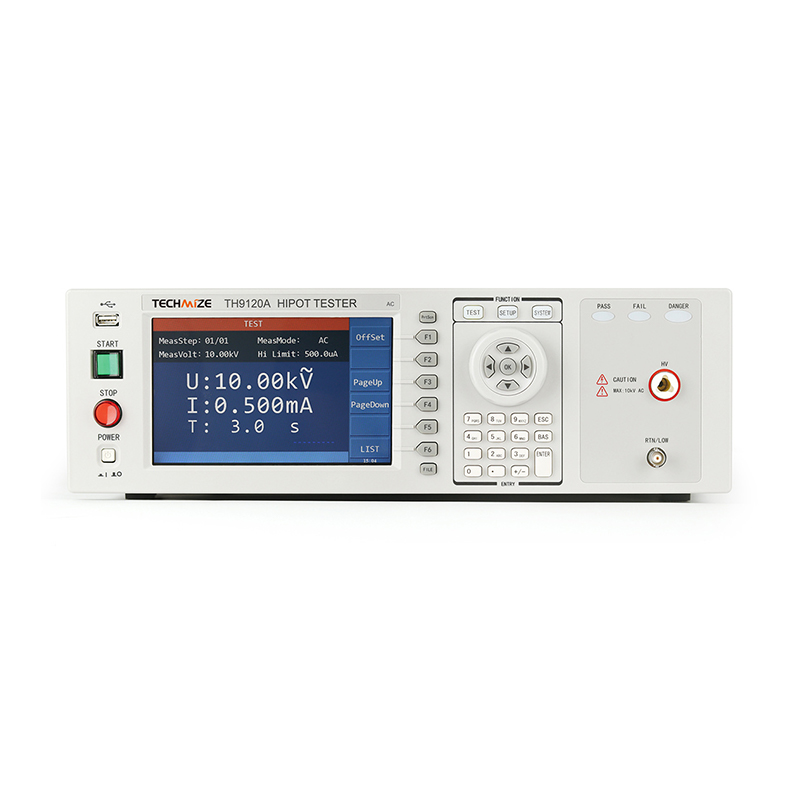

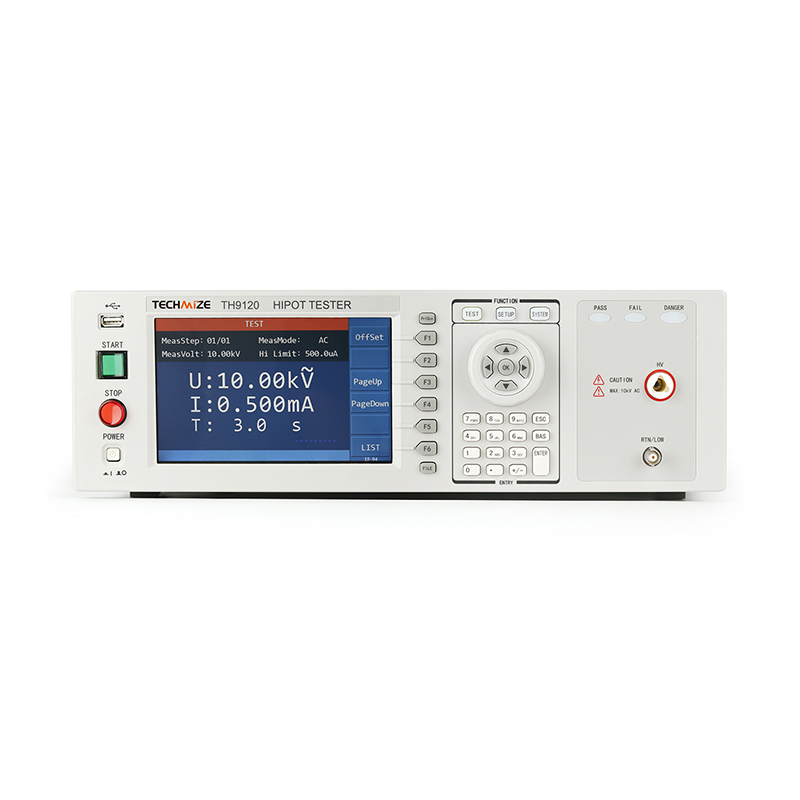

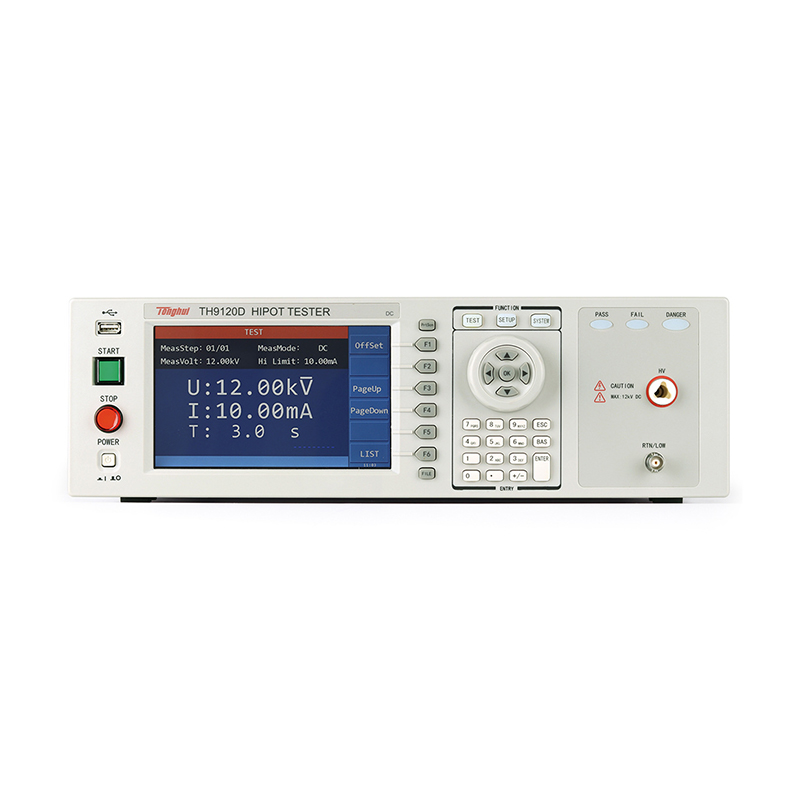

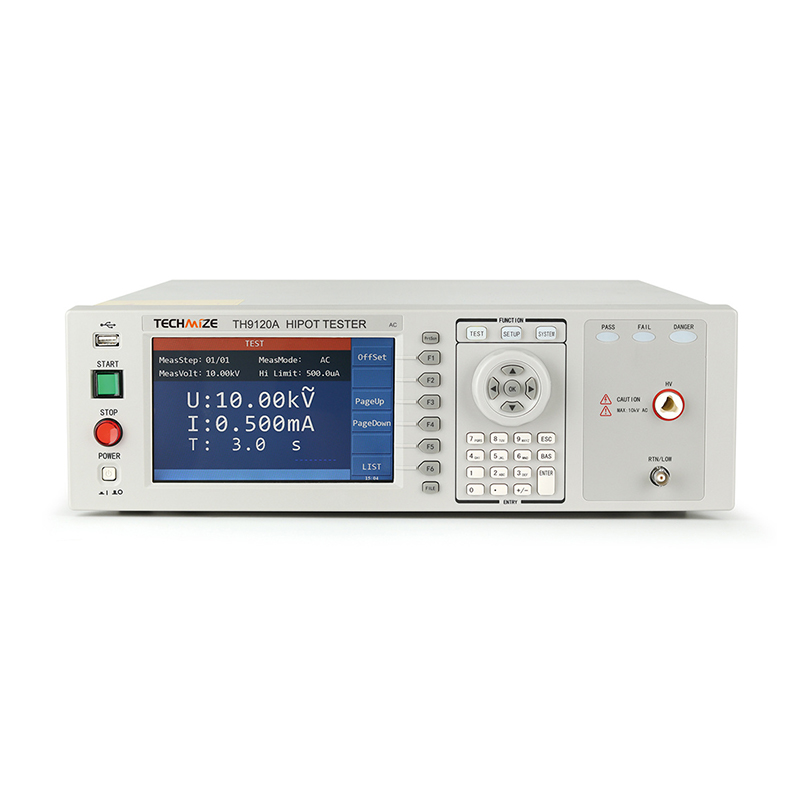

Pantalla táctil y función de captura de pantalla con un solo toque: equipado con una pantalla táctil de alta resolución de 7 pulgadas para una interfaz de usuario intuitiva, con una función de captura de pantalla con un solo toque para una cómoda grabación de datos de prueba.

Áreas de aplicación

Pruebas de dispositivos de alto voltaje: como optoacopladores de alto voltaje, relés de alto voltaje, interruptores de alto voltaje y otros componentes aislantes de alto voltaje, ampliamente utilizados en la fabricación e inspección de componentes electrónicos.

Pruebas de productos eléctricos: pruebas de alto voltaje y resistencia de aislamiento de productos eléctricos como electrodomésticos, productos de información, equipos audiovisuales, aparatos de calefacción eléctrica y equipos de iluminación.

Pruebas de productos no eléctricos: como cables, telas no tejidas, materiales aislantes, etc., para pruebas de alto voltaje y resistencia de aislamiento para garantizar la seguridad eléctrica de los materiales.

Vehículos de nueva energía: Se utiliza para las pruebas de seguridad de los sistemas eléctricos y módulos de batería de vehículos de nueva energía, garantizando la seguridad eléctrica de los vehículos eléctricos.

Sistemas de prueba automatizados: se pueden utilizar con sistemas de prueba automatizados para mejorar la eficiencia y precisión de las pruebas de producción.

Modelo			TH9120	TH9120A	TH9120D
Modo de prueba			AC/CC/IR/OSC	AC/OSC	CC/IR
Resiste la prueba de voltaje
Tensión de salida	AC	Rango de voltaje	0,05-10,0kV
		Forma de onda de voltaje	50/60Hz ±0,1% Onda sinusoidal
		Potencia de salida	200 VA (10,0 kV / 20 mA)
	CC	Rango de voltaje	0,05-12,0kV		0,05-12,0kV
		Potencia de salida	120 VA (12,0 kV/10 mA)		120 VA (12,0 kV 10 mA)
Tasa de cambio de carga			±(1% valor establecido 10V) (potencia nominal)
Resolución de voltaje			2V
Precisión de voltaje			±(1% valor establecido 0,1% escala completa)
Rango de prueba actual	AC	Rango actual	0,001 mA-20 mA
		Resolución actual	0,001 mA-20 mA
		Precisión actual	0,100 mA-2,999 mA: ±(1 % lectura 0,5 % escala completa)
			3,00 mA-20,00 mA: ±(1,5 % de lectura 0,5 % de escala completa)
	CC	Rango actual	0,0001 mA-10 mA		0,0001 mA-10 mA
		Resolución actual	0,0001 mA-10 mA		0,1uA
		Precisión actual	±(1% lectura 0,5% escala completa)		±(1% lectura 0,5% escala completa)
Corriente máxima de cortocircuito			40 mA (solo prueba de CA)
Función de descarga rápida			Descarga automática después de la prueba (DCW)		Descarga automática después de la prueba (DCW)
Prueba de resistencia de aislamiento
Tensión de salida			CC: 0.05–12.0kV		CC: 0.05–12.0kV
Resolución de voltaje			2V		2V
Precisión de voltaje			±(1% valor establecido 0,5% escala completa)		±(1% valor establecido 0,5% escala completa)
Rango de prueba de resistencia			0,1 MΩ – 50,0 GΩ		0,1 MΩ – 50,0 GΩ
Precisión de la prueba de resistencia	Voltaje ≥5,0 kV		1MΩ–1GΩ: ±(3% lectura 0,1% escala completa)		1MΩ–1GΩ: ±(3% lectura 0,1% escala completa)
			1GΩ–10GΩ: ±(3% lectura 0,1% escala completa)		1GΩ–10GΩ: ±(7% leyendo 2% escala completa)
			10GΩ–50GΩ: ±(10% lectura 1% escala completa)		10GΩ–50GΩ: ±(10% lectura 1% escala completa)
	Voltaje <500V		0,1 MΩ–1 GΩ: ±(5 % lectura 2 % escala completa)		0,1 MΩ–1 GΩ: ±(5 % lectura 2 % escala completa)
Detección de arco
Configuración del programa	AC		1,0 mA–20,0 mA
	CC		1,0 mA–10,0 mA		1,0 mA–10,0 mA
Detección de OSC abierta y corta
Muestreo del rango de capacitancia estándar			0,001–40nF
Rango de juicio de circuito abierto			10%–100%
Rango de juicio de cortocircuito			100%–500%
Ajuste de hora
Tiempo de prueba			0,3–999s,0 significa prueba continua
Tiempo de subida			0,1–999s,0 significa APAGADO
Época de otoño			0,1–999s,0 significa APAGADO
Tiempo de espera			0,1–999s,0 significa APAGADO (DC withstand voltage only)
Función de protección de seguridad
Protección contra golpes			0,5 mA±0,25 mA, Opcional: ENCENDIDO o APAGADO
Protección de inicio (Enclavamiento)			Cuando el pin está conectado con un terminal bajo, se permite la salida de alto voltaje.
Protección contra el funcionamiento del panel			Cerradura con llave, contraseña
Indicación de alarma			PASE: sonido corto, luz verde; FALLO: sonido largo, luz roja
Almacenamiento e interfaz
Memoria interna			Se pueden almacenar 100 archivos y se pueden editar 50 pasos en cada archivo

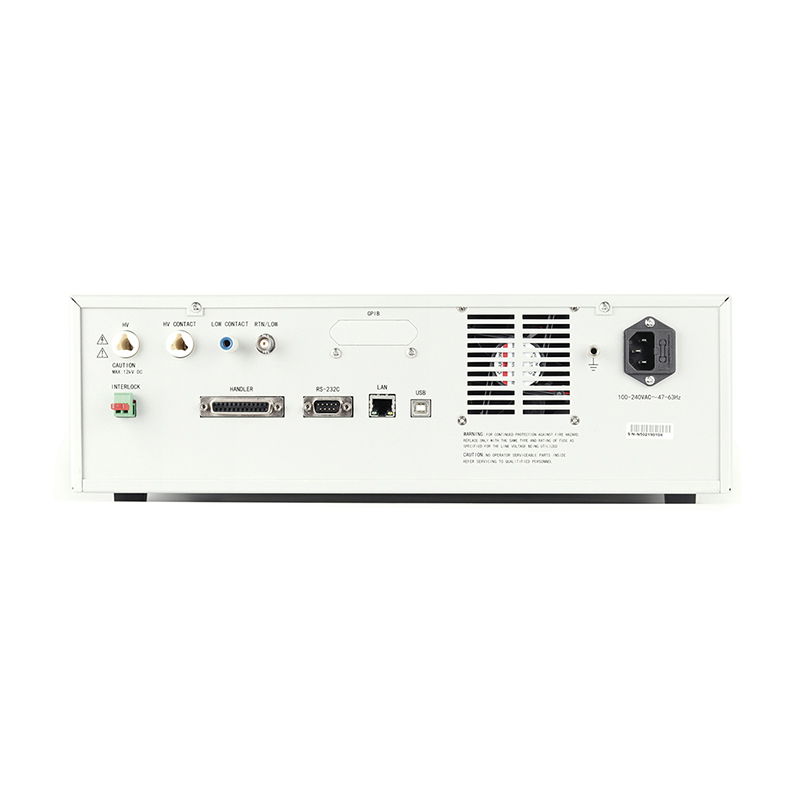

Interfaz estándar			RS232, DISPOSITIVO USB, HOST USB, LAN, CONTROLADOR
Interfaz opcional			GPIB
Temperatura ambiente y humedad
Temperatura de comparación de parámetros			18℃～28℃, Humedad: 30%～70%RH
Temperatura normal de trabajo			0℃～45℃, Humedad: 20%～90%RH
Temperatura ambiente de almacenamiento			-10℃～55℃, Humedad: < 80%RH
Especificación general
Fuente de alimentación			100 V～240 V CA, 47 Hz～63 Hz
Potencia			Sin carga: < 100 W; Potencia nominal: 300 W
Volumen			430 mm (W) × 132 mm (H) × 500 mm (D)
Peso			21 kg
